miércoles, 19 de septiembre de 2018

Probando bobinas de estátor de licuadora Oster (test coil field)

Estátor de licuadora Oster; modelo: 465-16M; 50-60 hz; 127 volts.

Prueba realizadas para confirmar que una de las bobinas está dañada. Con el multímetro en ohms en escala de 200 se tomo lectura entre el "Negro que va al carbón" y los demás cables, en teoría debería dar un valor mayor a 2 y menor a 4 ohms.

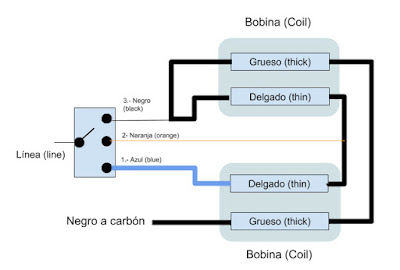

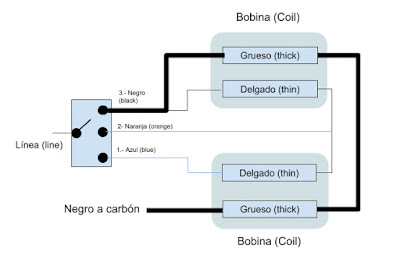

Diagramas de pruebas:

De "negro de carbón" a Negro pasa por los dos embobinados gruesos dio lectura de 1.3 ohms



De "negro de carbón" a Naranja pasa por los tres embobinados gruesos dio lectura de 0.5 ohms

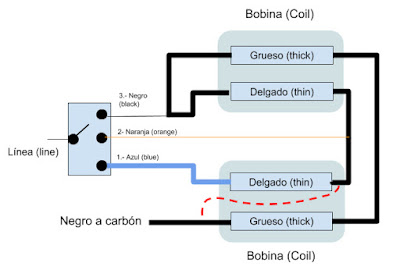

De "negro de carbón" a Azul pasa por los cuatro embobinados gruesos dio lectura de 1.2 ohms por lo que concluyo que se tocan los cables algo parecido a lo que muestro en linea punteada en la siguiente imagen y es la razón de los resultados obtenidos. Por tanto resta hacer un nuevo embobinado.



lunes, 17 de septiembre de 2018

Practico y rápido método para probar un rotor de licuadora Oster

Se requiere:
Un eliminador
2 Caimanes
Una bocina o Imán potente.
